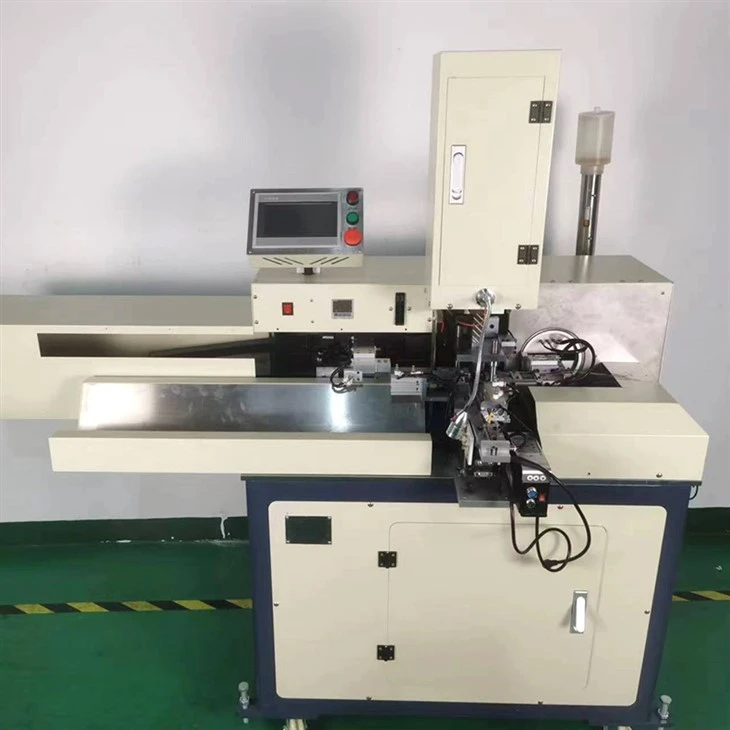

Sjálfvirk eins-stöng húsinnsetning og dýfingarvél
Eiginleikar vöru:
Þessi búnaður er aðallega notaður til að vinna innri raflögn í heimilistækjum, rafeindavörum fyrir bíla og aðrar vörur. Þetta er allt-í-einn fullsjálfvirk vél sem getur samtímis gert sér grein fyrir aðgerðum, þar á meðal klippingu, afslípun, klemmu, vírsnúning, dýfingu í tini og innsetningu PIN-númers.
Leiðbeiningar um stillingar á bilunartíðni:
Lokun á viðvörun: vír vantar, vír flækist, tengi vantar, plastbotn vantar, flæði vantar, gallaður hlutfall fer yfir ákveðinn þröskuld
Val á viðvörun til að hefja framleiðslu á ný: óeðlilegt strípunarafbrigði, óeðlilegt klemmukraftur, óeðlilegt ísetningar- og útdráttarkrafti, ekki er farið yfir uppsett gallahlutfall.
Vélbúnaðarstillingar tækis:
A.System: Mitsubishi Control System, Japan
B.Servo mótor: Mitsubishi Servo frá Japan
C.Cylinders / segullokuventlar: AirTac
D. Eining: HIWIN Taiwan eða TBI
E. Skynjari: Daochuan fyrirtæki
Tæknilegar breytur:
|
aflgjafa |
AC 220V |
|
Hámarksafl |
3,2KW |
|
Loftþrýstingur |
0,4-0,6 m Pa |
|
Þyngd vél |
800 kg |
|
Heildarstærðir |
2100Lx1200W × 1580H (undanskilið vírveitubúnað og titringsbakka) |
|
aðgerðir |
Gerð KWS-ZDC-01A gerð Kröppun (Half Stripping) + Kröppun og Pinnainnsetning |
|
KWS-ZDC-01B gerð |
Vírsnúningur og dýfing í tini (hálfrifin) + innsetning PIN-númers fyrir krimp |
|
vinnslusvið |
AWG#18-AWG#28 |
|
vinnslulengd |
580 Stærra en eða jafnt og L Stærra en eða jafnt og 20 mm (hafðu samband við-vaktað sölufólk til að fá sérstakar kröfur) |
|
Skerið af nákvæmni |
0,5 mm + vírskurðarlengd * 0,2% |
|
Ströndunarlengd |
Endi A: 0,1-10 mm, endi B: 0,1-6 mm |
|
crimping getu |
2KN |
|
Hámarksfjöldi innsettra pinna |
16 holur í hverri röð, hámark 3 raðir |
|
Hámarksfjöldi innsettra pinnalita |
8 litir |
|
Stærð húsnæðis |
Hámark:40*25*25, mín: 5*6*3 |
|
Framleiðsluhagkvæmni |
1800PIN /H |
|
Grunnskoðunaraðgerðir |
Athugaðu hvort vírar séu til staðar, vír flækjast, athugaðu tilvist skautanna, óeðlileg afhöndlun, ísetningar- og útdráttarkraftprófun, athugaðu hvort plasthylki séu til staðar, gallað hraðastilling |
|
Staðlaðir íhlutir |
Vírfóðrunarvél, vöktun á þrýstiþrýstingi (Showa Japan) |
|
Valfrjálsir íhlutir |
CCD sjónræn skoðun á framhlið klemmunnar (valfrjálst) |
